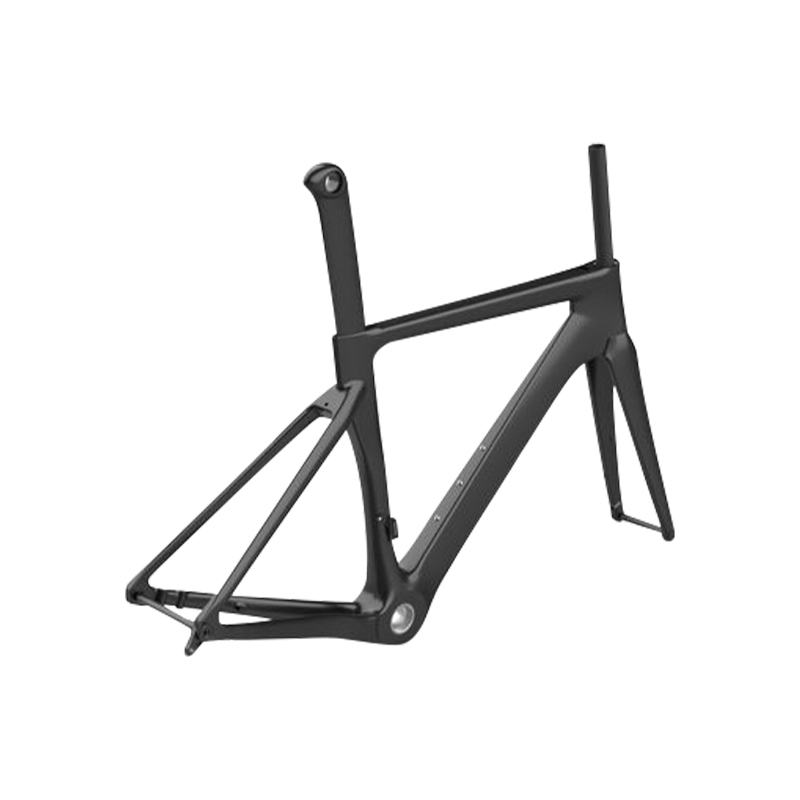

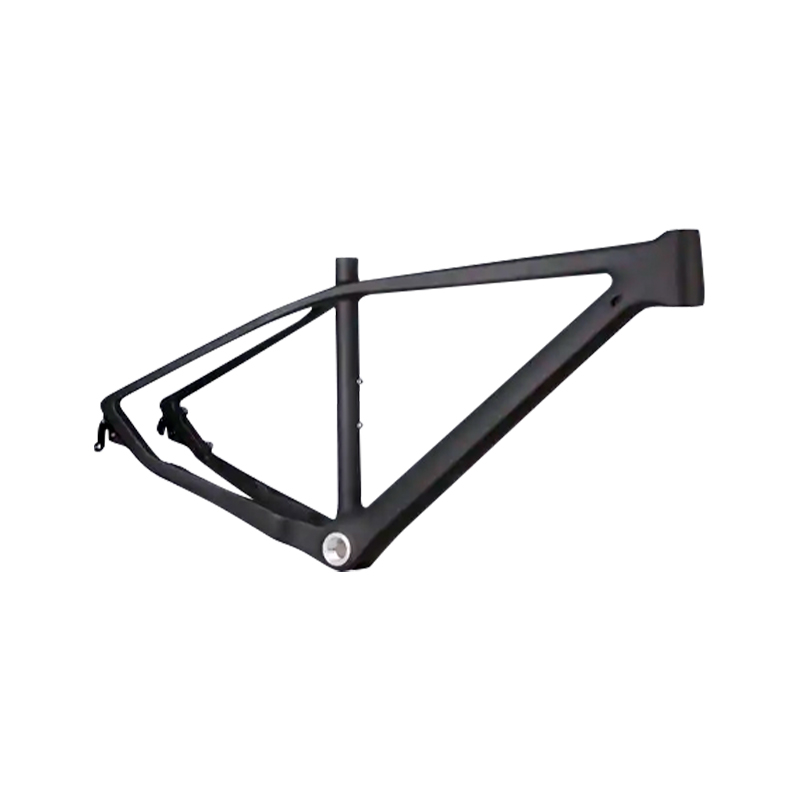

কার্বন ফাইবার সাইকেল ফ্রেম

কার্বন ফাইবার সাইকেল ফ্রেমে কার্বন ফাইবারের স্তর থাকে (বোনা কার্বন ফাইবার স্তর) একটি ইপোক্সি রজন ম্যাট্রিক্সে এমবেড করা। কার্বন ফাইবার এটিকে শক্তি দেয় এবং রজন একে একে আবদ্ধ করে। বেশিরভাগ ফ্রেম কার্বন ফাইবার/রজন উপাদানের একাধিক স্তর (যাকে "প্রিপ্রেগ" বলা হয়) থেকে তৈরি করা হয়, ফ্রেমের বিভিন্ন স্থানে বিভিন্ন গ্রেড এবং দিকনির্দেশ বিবেচনা করা হয়।
সুবিধা:

  • উচ্চ কঠোরতা থেকে ওজন অনুপাত;
  • বর্ধিত গঠনযোগ্যতা;
  • এরোডাইনামিক টিউবুলার প্রোফাইলে ঢালাই করতে সক্ষম।
আমাদের সাথে যোগাযোগ করুন
পূর্ববর্তী：উচ্চ শক্তি জারা প্রতিরোধের লাইটওয়েট প্যাডেলবোর্ডপরবর্তী：কার্বন ফাইবার লাইটওয়েট পিকলবল প্যাডেল
সুযোগ
মেকিংস - কার্বন ফাইবার
নমন শক্তি এমপিএ 700-900
প্রসার্য শক্তি এমপিএ 300-400
কম্প্রেসিভ শক্তি এমপিএ 150-250
স্থিতিস্থাপকতার মডুলাস জিপিএ 200-300
ঘনত্ব g/cm 3 1.8
মনোকোক · উচ্চ মডুলাস
কার্বন ফাইবার সাইকেল ফ্রেম
EPS অভ্যন্তরীণ ছাঁচনির্মাণ সহ Toray T700, T800, এবং M40J কার্বন ফাইবার প্রিপ্রেগ ব্যবহার করে মনোকোক নির্মাণ। ফ্রেমের ওজন পরিসীমা 850-1150 গ্রাম (আকার এম, ডিস্ক ব্রেক সংস্করণ)। অ্যানিসোট্রপিক দৃঢ়তা বন্টনের জন্য ইঞ্জিনিয়ারড লে-আপ সময়সূচী: হেড টিউব পাশ্বর্ীয় দৃঢ়তা 120 N·m/° (EN 14781 মান), নীচের বন্ধনী টরসিয়াল স্টিফেনেস 180 N·m/° 50 N·m টর্ক ইনপুটের অধীনে। ড্রপআউট প্রান্তিককরণ সহনশীলতা ±0.5 মিমি, প্রেস-ফিট BB86 শেল ঘনত্ব 0.05 মিমি মধ্যে।
ওজন (M) 850-1150 গ্রাম
বিবি কঠোরতা 180 N·m/°
কাঁটাচামচ অফসেট 43-48 মিমি
◆
কাঠামোগত সুবিধা
  • → নির্দিষ্ট কঠোরতা অনুপাত: 105–120 kN·m/kg, সমান ভরের অধীনে অ্যালুমিনিয়াম 6061 (25 kN·m/kg) এবং ইস্পাত (20-22 kN·m/kg) ছাড়িয়ে গেছে।
  • → কম্পন স্যাঁতসেঁতে: মোডাল ড্যাম্পিং সহগ 0.025–0.035 50-200 Hz এ, যোগাযোগ বিন্দুতে রাস্তার চ্যাটার ট্রান্সমিশন হ্রাস করে।
  • → প্রভাব প্রতিরোধের: EN 14766 প্রতি ড্রপ টেস্ট পারফরম্যান্স: 450 মিমি উচ্চতা থেকে 22 কেজি নেমে যাওয়ার পরে কোনও কাঠামোগত ফ্র্যাকচার নেই।
  • → জারা প্রতিরোধের: ঘাম, লবণ স্প্রে, বা UV এক্সপোজার দ্বারা প্রভাবিত না (এএসটিএম বি 117, 500 ঘন্টা প্রতি পরীক্ষা করা হয়েছে)।
◆
জ্যামিতিক এবং লেআপ ডেটা
চেইনস্টে দৈর্ঘ্য 405-425 মিমি (আকার নির্ভর)
হেড টিউব কোণ 71°–73.5°
নিচের বন্ধনী ড্রপ 65-75 মিমি
ফাইবার ভলিউম ভগ্নাংশ 58% - 65%
প্লাইসের সংখ্যা (ডিটি এলাকা) 12-18 স্তর (0°/45°/90° অভিযোজন)
01
যান্ত্রিক বৈধতা
আইএসও 4210-6 প্রতি ক্লান্তি পরীক্ষা: 1,200 N লোডে 100,000 সাইকেল প্যাডেলে প্রয়োগ করা হয়েছে, কোনও ফাটল প্রচার নেই। হেড টিউব প্রভাব: ব্যর্থতা ছাড়া 18 kN স্ট্যাটিক লোড.
02
সারফেস এবং ফিনিস
ম্যাট ইউডি, গ্লস টুইল, বা কাঁচা কার্বন উন্মুক্ত ফিনিস। পরিষ্কার কোট পুরুত্ব 40-60 μm, 500 ঘন্টা QUV পরে হলুদ ΔE < 1.5 সহ UV- স্থিতিশীল।
03
সামঞ্জস্য
টেপারড হেড টিউব (1-1/8” থেকে 1-1/2”), থ্রেডেড BB86-92 বা T47 নিচের বন্ধনী, ফ্ল্যাট মাউন্ট ডিস্ক ব্রেক (160/140 মিমি রোটার), থ্রু-অ্যাক্সেল 12x100/12x142 মিমি।
⚙
অ্যাপ্লিকেশন সেগমেন্ট
রোড রেসিং সহনশীলতা/গ্রান ফন্ডো সমস্ত রাস্তা নুড়ি ট্র্যাক সাইক্লিং ই-বাইক রূপান্তর (প্রত্যয়িত)
▸ সমাবেশ এবং টর্ক স্পেসিফিকেশন
  • স্টেম ফেসপ্লেট বোল্ট: 5-6 N·m (স্টিয়ারার টিউবে কার্বন সমাবেশ পেস্ট প্রয়োজন)
  • নিচের বন্ধনী কাপ: 40-50 N·m (থ্রেডেড) / প্রেস-ফিট করার জন্য Loctite 641 প্রয়োজন
  • ডিস্ক ব্রেক ক্যালিপার বোল্ট: 8-10 N·m (থ্রেডলকার মাঝারি শক্তি)
  • Derailleur হ্যাঙ্গার: 3–4 N·m, পরিবর্তনযোগ্য ড্রপআউট টাইপ UDH সামঞ্জস্যপূর্ণ
▸ রক্ষণাবেক্ষণ এবং হ্যান্ডলিং নোট
  • টপ টিউব বা সিট টিউব এ ক্ল্যাম্পিং এড়িয়ে চলুন; শুধুমাত্র সিটপোস্টে ওয়ার্কস্ট্যান্ড ক্ল্যাম্প ব্যবহার করুন।
  • কয়েন-ট্যাপ টেস্ট ব্যবহার করে ক্র্যাশের পরে ডিলামিনেশনের জন্য পরিদর্শন করুন (শ্রবণযোগ্য পিচ পরিবর্তন বিচ্ছেদ নির্দেশ করে)।
  • ওয়াশার বা টর্ক লিমিটার ছাড়া কার্বন ইন্টারফেস কম্পোনেন্টে 8 N·m অতিক্রম করবেন না।
  • স্টোরেজ তাপমাত্রা -10°C থেকে 50°C, অ্যাসিটোন বা ব্রেক ফ্লুইডের সাথে সরাসরি যোগাযোগ এড়িয়ে চলুন।
ⓘ
রাইডারের সর্বোচ্চ ওজন সীমা
রাস্তা/নুড়ির রূপের জন্য 120 কেজি (গিয়ার সহ); রিইনফোর্সড ই-বাইক সার্টিফাইড সংস্করণের জন্য 150 কেজি।
ⓘ
পেইন্ট জন্য ওয়্যারেন্টি কভারেজ
ডিলামিনেশন বা পরিষ্কার কোট পিলিং বিরুদ্ধে 2 বছর। স্টোন চিপস আচ্ছাদিত না.
ⓘ
Di2/EPS অভ্যন্তরীণ রাউটিং
Shimano Di2, SRAM AXS, Campagnolo EPS এর সাথে সামঞ্জস্যপূর্ণ। 4টি তারের জন্য অভ্যন্তরীণ চ্যানেল।
! ISO 4210-6 প্রত্যয়িত। ট্রেসেবিলিটির জন্য ব্যাচ সিরিয়াল নম্বর। লে-আপ 75 কেজি রাইডার ওজনের জন্য অপ্টিমাইজ করা হয়েছে; কঠোরতা টিউনিংয়ের জন্য কাস্টমাইজেশন উপলব্ধ৷৷
